DJC24、36 (48)/127L（A）礦用隔爆兼本安型LED支架燈
 |
| 一、適用范圍及用途 |
|
|
本產品適用于有甲烷、煤塵等爆炸性混合物氣體的煤礦井下采掘工作面固定照明用，也可用于巷道、峒室、變電所、泵房等場所作固定照明之用。
產品執行GB3836-2010《爆炸性環境》、MT221-2005《煤礦用防爆燈具》標準和企業標準Q/JJA D15-2012《礦用隔爆兼本安型LED支架燈》標準。
|

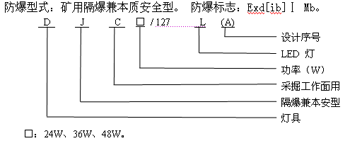

| 二、型號及含義 |
 |
| 三、主要特點 |
|
本產品采用高亮度LED光源和本質安全電源，是節能、環保的一種支架燈。該支架亮高度、使用壽命長、免維護、安裝調節方便。具有強抗沖擊震動性，耐水淋、潮濕、腐蝕。
|
| 四、主要技術參數 |
基本參數
|
序號
|
型 號
|
額定
電壓
|
額定
功率
|
照度
（距離2m時）
|
引入電纜規格mm
|
外形尺寸
mm
|
重量kg
|
|
1
|
DJC24/127L（A）
|
127V
|
24W（12W×2）
|
≥5Lx
|
Φ10-φ15
|
386×272×212
|
13.7
|
|
2
|
DJC36/127L（A）
|
127V
|
36W（12W×3）
|
≥5Lx
|
Φ10-φ15
|
386×272×212
|
13.7
|
|
3
|
DJC48/127L（A）
|
127V
|
48W（12W×4）
|
≥5Lx
|
Φ10-φ15
|
386×272×212
|
13.7
|
燈具絕緣應能通過2000V、1min工頻耐壓無擊穿現象。
本質安全參數
|
序號
|
型 號
|
本安參數
|
|
1
|
DJC24/127L（A）
|
兩路：Uo:DC20.2V,Io:660mA;工作電壓：DC18.5V，工作電流：625mA
|
|
2
|
DJC36/127L（A）
|
三路：Uo:DC20.2V,Io:660mA;工作電壓：DC18.5V，工作電流：625mA
|
|
3
|
DJC48/127L（A）
|
四路：Uo:DC20.2V,Io:660mA;工作電壓：DC18.5V，工作電流：625mA
|
|
| 五、結構概述 |
該巷道燈為固定使用型，采用隔爆兼本質安全結構。由接線電源腔和光源防護腔組成。127V交流電源通過引入裝置，接入接線電源腔本質安全電源，本安電源輸出通過接線柱連接到光源防護腔LED光源。光源防護腔由高亮度LED發光二極管、散熱板、玻璃窗、玻璃窗壓板等構成。
接線電源腔與光源防護腔有符合規定的隔爆接合面,LED光源腔與外界有符合規定的密封墊，確保IP65防護等級。
殼體配有可調節安裝座和安裝架，方便用戶安裝燈具和調整照明方向、角度。 |
|
