一、適用范圍及用途
本產品適用于具有瓦斯及煤塵爆炸危險的礦井中，可供車場及機電峒室、中心變電所、大巷運輸，泵房等場所供照明之用。
產品執行 MT221-2005《煤礦用防爆燈具》、GB3836-2010《爆炸性氣體環境用電器設備》標準。

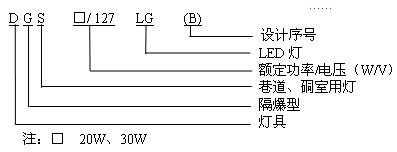

二、型號及含義
|
 |
三、主要特點
本產品是由新型材料LED制造的光源和恒流源做電源的照明燈具，具有明顯的高效節能和長壽命特點，光效高，亮度大，光源正常使用平均壽命長，解決了井下頻繁更換普通燈泡或燈管的問題。
四、主要技術參數
|
型 號
|
防爆
標志
|
額定電壓
V
|
額定功率
W
|
照度（距離
3m時）Lx
|
引入電纜規格
mm
|
重量
kg
|
外形尺寸
外徑×寬×高
mm
|
|
DGS20/127LG(B)
|
ExdⅠMb
|
127
|
20
|
≥10
|
φ10-φ15
|
2.7
|
φ180×242×188
|
|
DGS30/127LG(B)
|
ExdⅠMb
|
127
|
30
|
≥10
|
φ10-φ15
|
2.7
|
φ180×242×188
|
燈具絕緣應能通過2000V、1min工頻耐壓無擊穿閃絡現象。
感應信號板參數
|
型 號
|
感應距離
|
感應范圍
|
全亮功率
|
微亮功率
|
|
DGS20/127LG(B)
|
≤5m
|
燈距地3.6米，以燈為圓錐頂角90°
|
20W
|
5W
|
|
DGS30/127LG(B)
|
≤5m
|
燈距地3.6米，以燈為圓錐頂角90°
|
30W
|
6W
|
五、結構概述
該燈由上蓋、殼體、防爆透明玻璃罩、護罩等組成，上蓋與殼體用M5螺釘連接。防爆透明玻璃罩、護罩用M5螺釘固定在殼體上。殼體外有M5外接地螺釘、銘牌等。殼體內有接線板、M4內接地螺釘、LED驅動電源板。下殼體內有密封墊、防爆透明玻璃罩、LED光源、散熱板，感應信號板。散熱板通過上殼體將光源熱量散發到燈體外。
上蓋、殼體、防爆透明玻璃罩之間均有符合規定的隔爆接合面隔爆。 |
