ZBZ-2.5(4)/1140(660)Z礦用隔爆型煤電鉆綜合保護裝置

一、適用范圍及用途

ZBZ-2.5(4)/1140(660)Z礦用隔爆型煤電鉆綜合保護裝置（以下簡稱綜合裝置）,適用于具有爆炸性氣體（甲烷）和煤塵的煤礦井下,在交流50Hz,電壓為1140V(660V)三相中性點對地絕緣的三相三線制供電網路中，對127V手持式煤電鉆進行遠方控制，具有短路、過載與漏電保護等功能。
綜合裝置按GB3836-2000《爆炸性氣體環境用電氣設備》等有關標準設計、制造與檢驗。

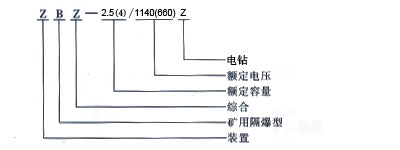

二、型號及含義

三、主要特點

●采用先導回路，可在遠方控制電鉆開停，不打鉆時電纜不帶電。
●具有短路保護和閉鎖功能，采用載頻檢測與熔斷器雙重保護。
●具有漏電動作、漏電閉鎖和過載保護功能。

四、主要技術參數

產品型號	干式變壓器				被控電鉆功率	漏電動作電阻整定值	漏電閉鎖電阻整定值	漏電保護動作時間	短路保護距離及動作時間	過載電流整定值	重量
	額定容量	接線方式	額定電壓（V）	額定電流（A）

ZBZ-2.5/1140(660)Z	2.5kVA	Y/△	1140/133	1.27/10.85	1.2KW	2KΩ	4KΩ	單相經1KΩ接地動作時間	保護距離0～150m分?jǐn)鄷r(shí)間	14A	110Kg
		△/△	660/133	2.19/10.85
ZBZ-4.0/1140(660)Z	4.0kVA	Y/△	1140/133	2.02/17.4	2KW	2KΩ	4KΩ	<0.25s	<0.1s	18A	131Kg
		△/△	660/133	3.5/17.4

五、結構概述

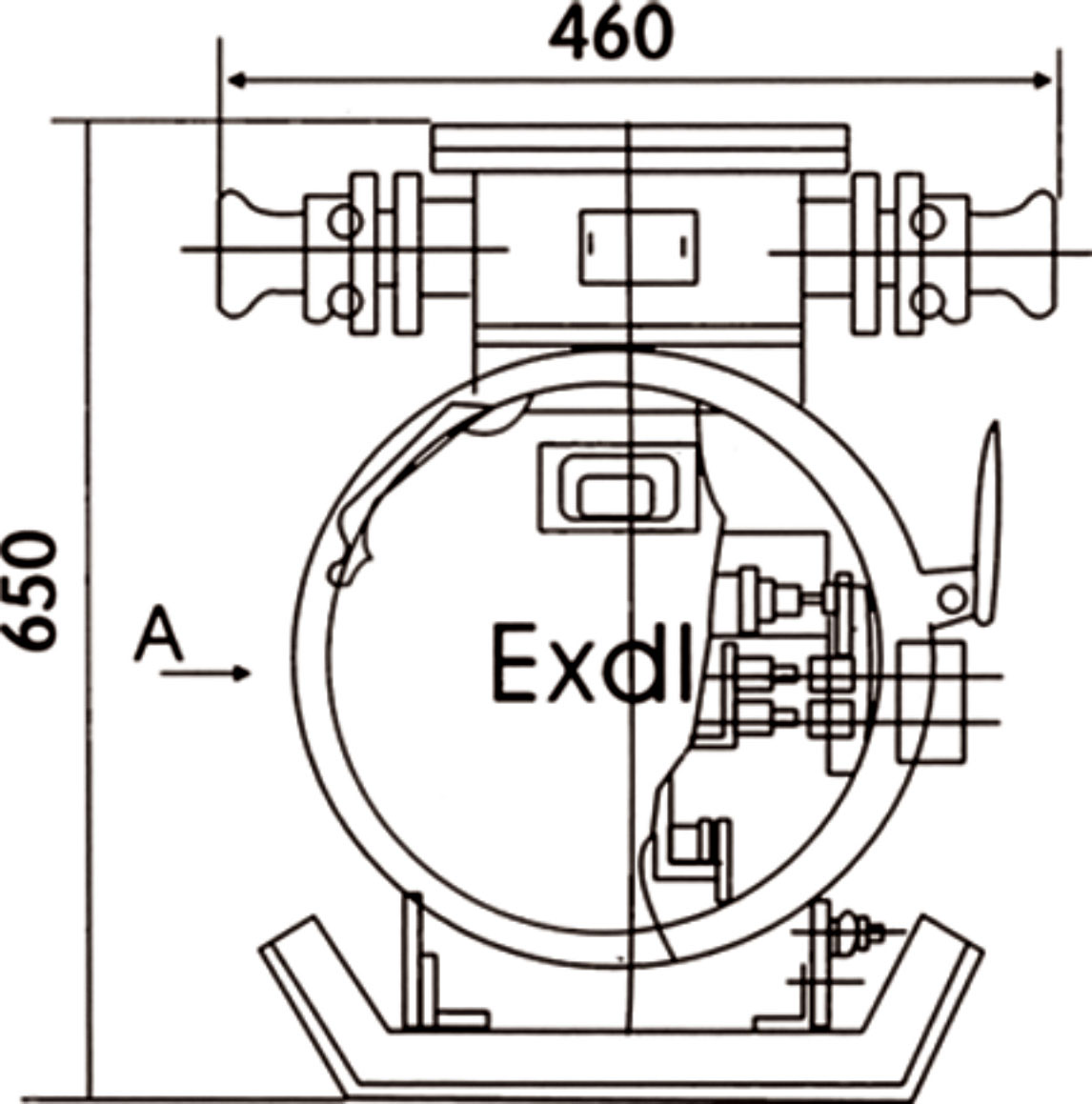

六、外形尺寸

綜合裝置主要由隔爆外殼、干式變壓器、機芯三部分組成。隔爆外殼為圓筒型，具有凸出的底和蓋，殼蓋與殼身采用轉蓋止口結構, 開啟方便。外殼上部有一接線箱作為引進和引出的電纜用.外殼右側裝有操作隔離開關的手柄和檢查短路、漏電保護的試驗按鈕。并有可靠的機械聯鎖裝置，保證當隔離開關閉合時，殼蓋打不開；殼蓋打開時，隔離開關不能閉合。殼蓋上方有一透明鏡，可以從外面觀察狀態指示燈。機芯主要由控制變壓器、交流接觸器、直流繼電器以及電子插件等組成。主變壓器與機芯的聯結采用端子板，檢修時機芯可獨立拿出。
